Visione illimitata

Patio HST 77 sezione trasversale.

Patio HST 77

Un sistema di porte scorrevoli con straordinarie possibilità di design. Proposto solo nella variante HI, che minimizza il rischio di formazione di ponti termici, garantendo un’elevata protezione contro le dispersioni di calore. La soluzione è disponibile nella versione con telaio standard e nella variante MONO – con vetro fisso nel telaio.

Costruzione di profili Patio HST77AL permette di creare soluzioni esclusive dalle grandi dimensioni. I materiali e le soluzioni tecniche utilizzate contribuiscono al raggiungimento di un elevato grado di protezione termica e acustica. Grazie alle sue proprietà, questo sistema è perfetto sia per case unifamiliari che per confortevoli appartamenti o hotel.

Costruzione di profili Patio HST77AL permette di creare soluzioni esclusive dalle grandi dimensioni. I materiali e le soluzioni tecniche utilizzate contribuiscono al raggiungimento di un elevato grado di protezione termica e acustica. Grazie alle sue proprietà, questo sistema è perfetto sia per case unifamiliari che per confortevoli appartamenti o hotel.

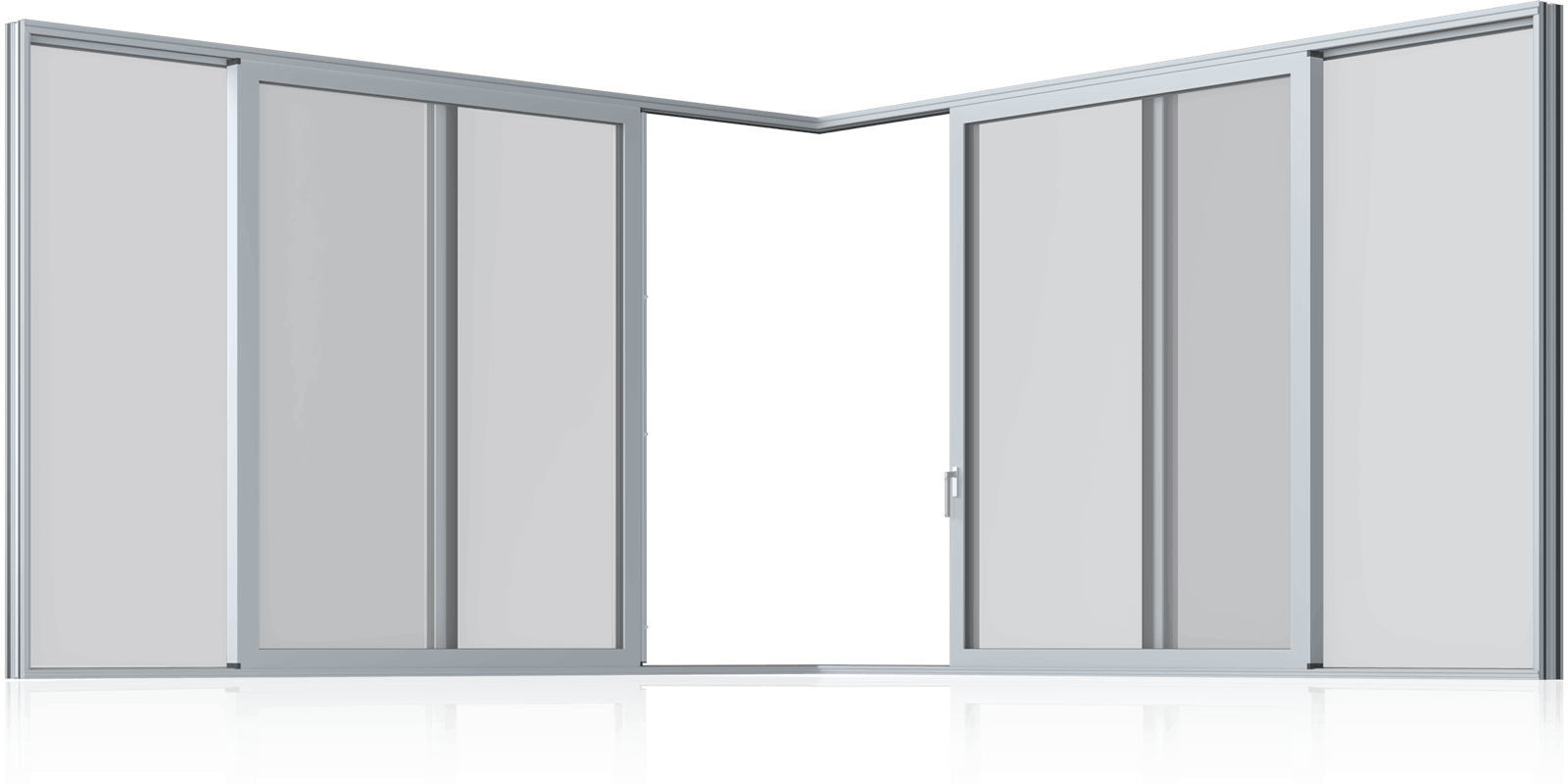

Patio HST 77 nella versione con angolo aperto.

L'INTERA VISTA

Il sistema Patio HST 77 ti consente di creare una soluzione unica: un angolo completamente aperto.

Patio HST 77 nel diagramma D.
Dimensioni: H = 3000 mm, A = 5450 mm, B = 1185 mm. Vista esterna.
Alluminio Patio HST 77 - schema D.
Dimensioni: H = 3000 mm, A = 5450 mm, B = 1185 mm. Vista interna.

LIBERTÀ

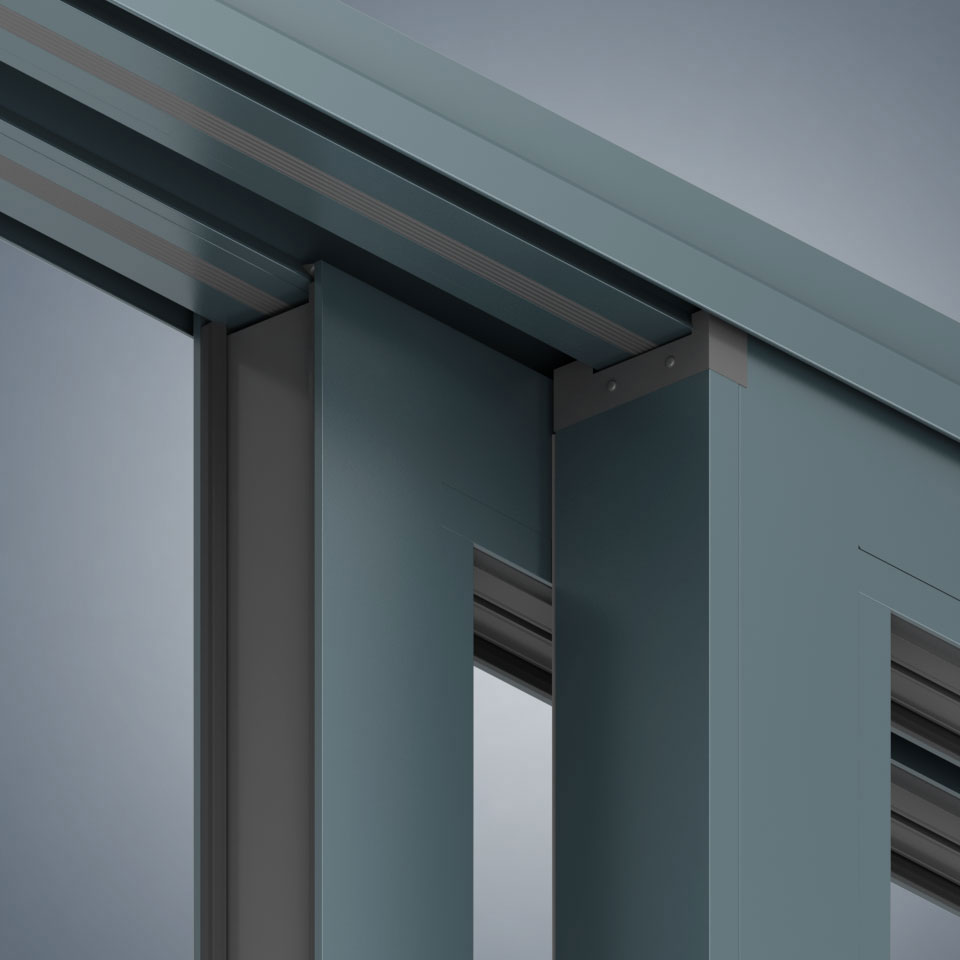

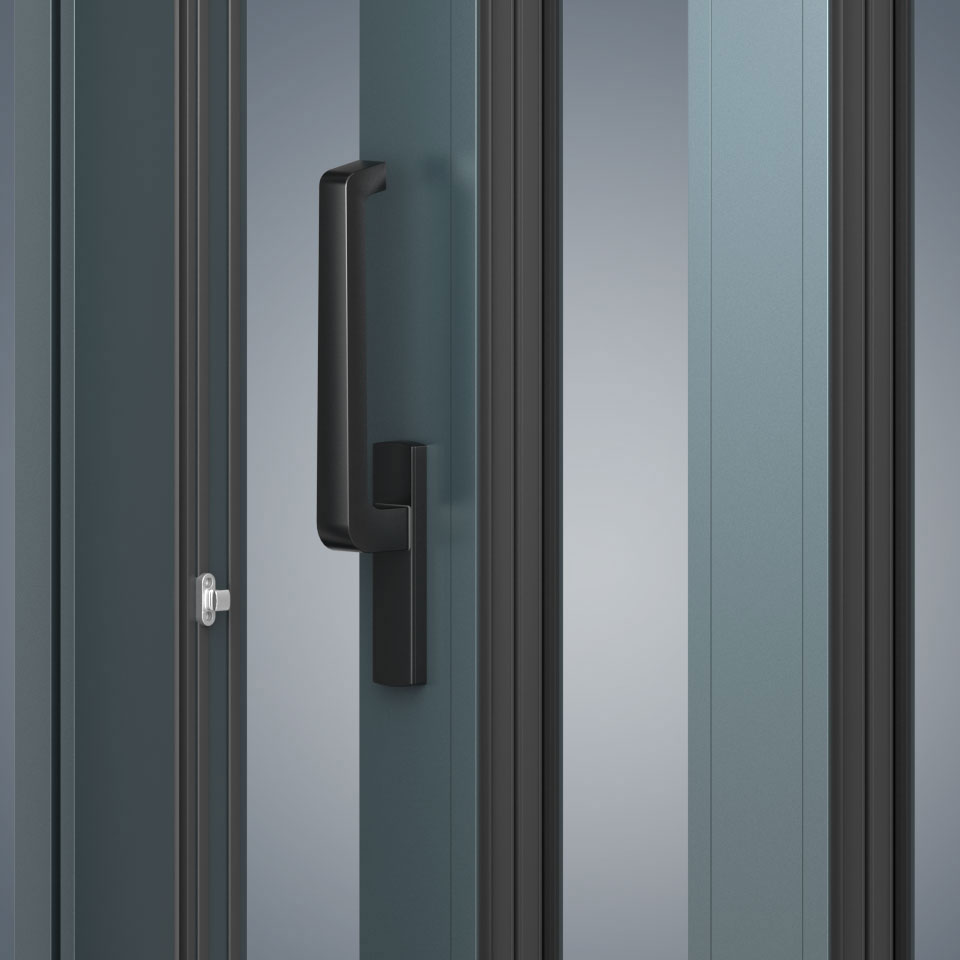

Le porte alzanti scorrevoli Patio HST 77 nello schema D offrono la libertà di scegliere l’anta attiva. Il design è abbinato a Porta Premium 86 (completamente smaltato nella soluzione presentata).

Patio HST 77 nella versione MONO.
Dimensioni: H = 2555 mm, A = 5920 mm, B = 1355 mm. Vista esterna.
Patio HST 77, variante MONO, schema A.
Dimensioni: H = 2555 mm, A = 5920 mm, B = 1355 mm. Vista interna.

PANORAMA

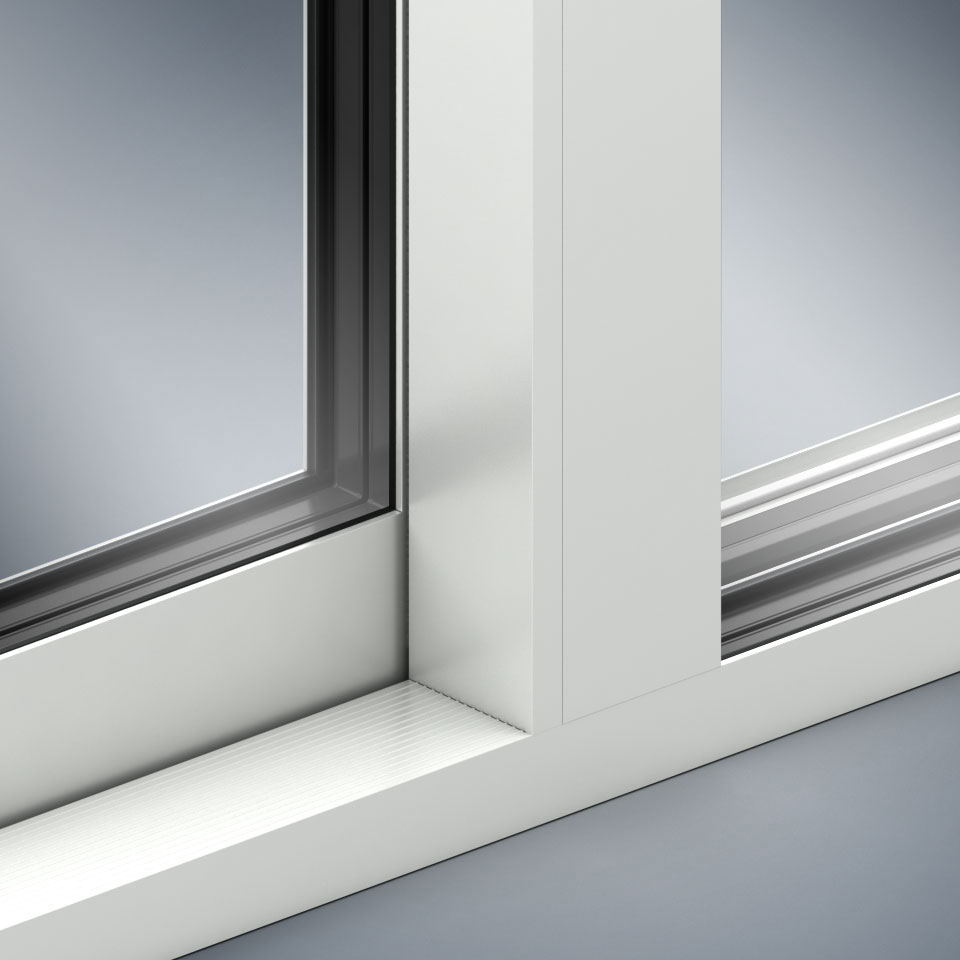

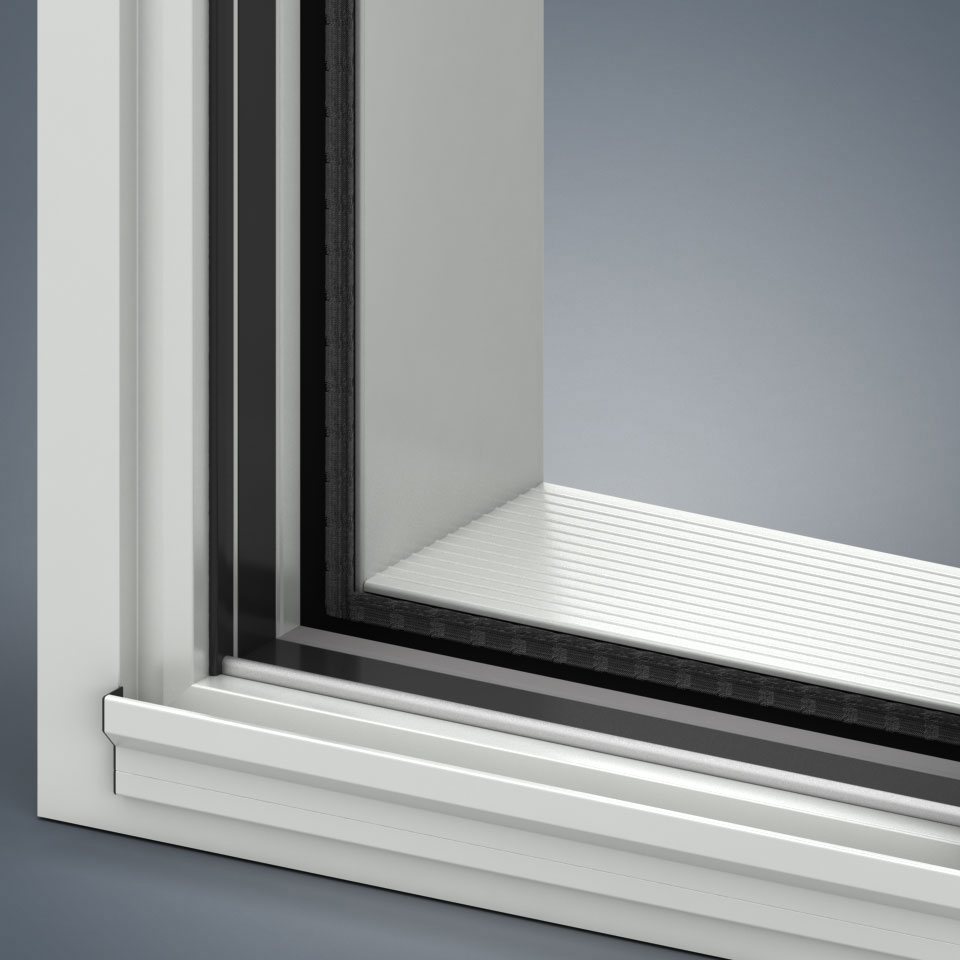

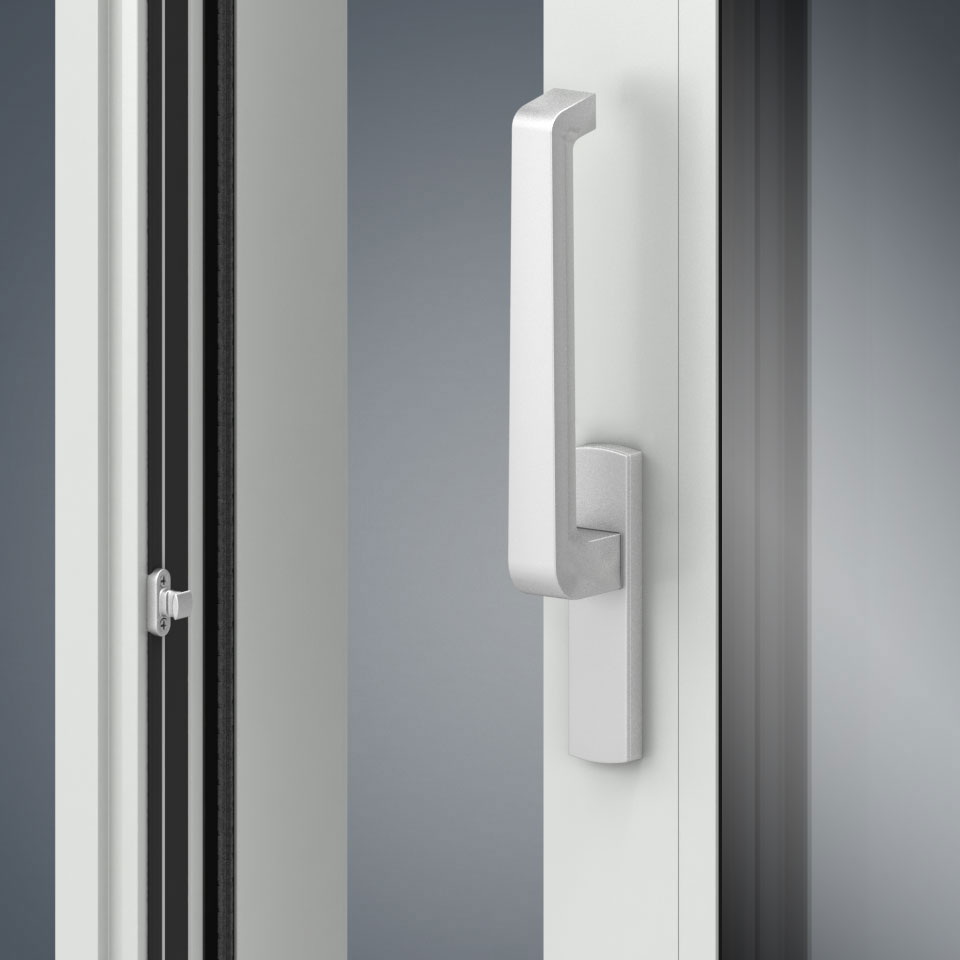

Il sistema Patio HST 77 MONO nello schema A permette di ottenere una struttura dalla larghezza impressionante (6 metri). La soluzione si sposa perfettamente con Premium 86 balcone (la soluzione presentata utilizza una soglia bassa).

Patio HST 77 MONO con balcone Premium 86 US.
Dimensioni: H = 2555 mm, A = 5850 mm, B = 1185 mm. Vista interna.
Compilazione di Patio HST 77 Mono con balcone con anta nascosta.
Dimensioni: H = 2555 mm, A = 5850 mm, B = 1185 mm. Vista esterna.

LEGGEREZZA

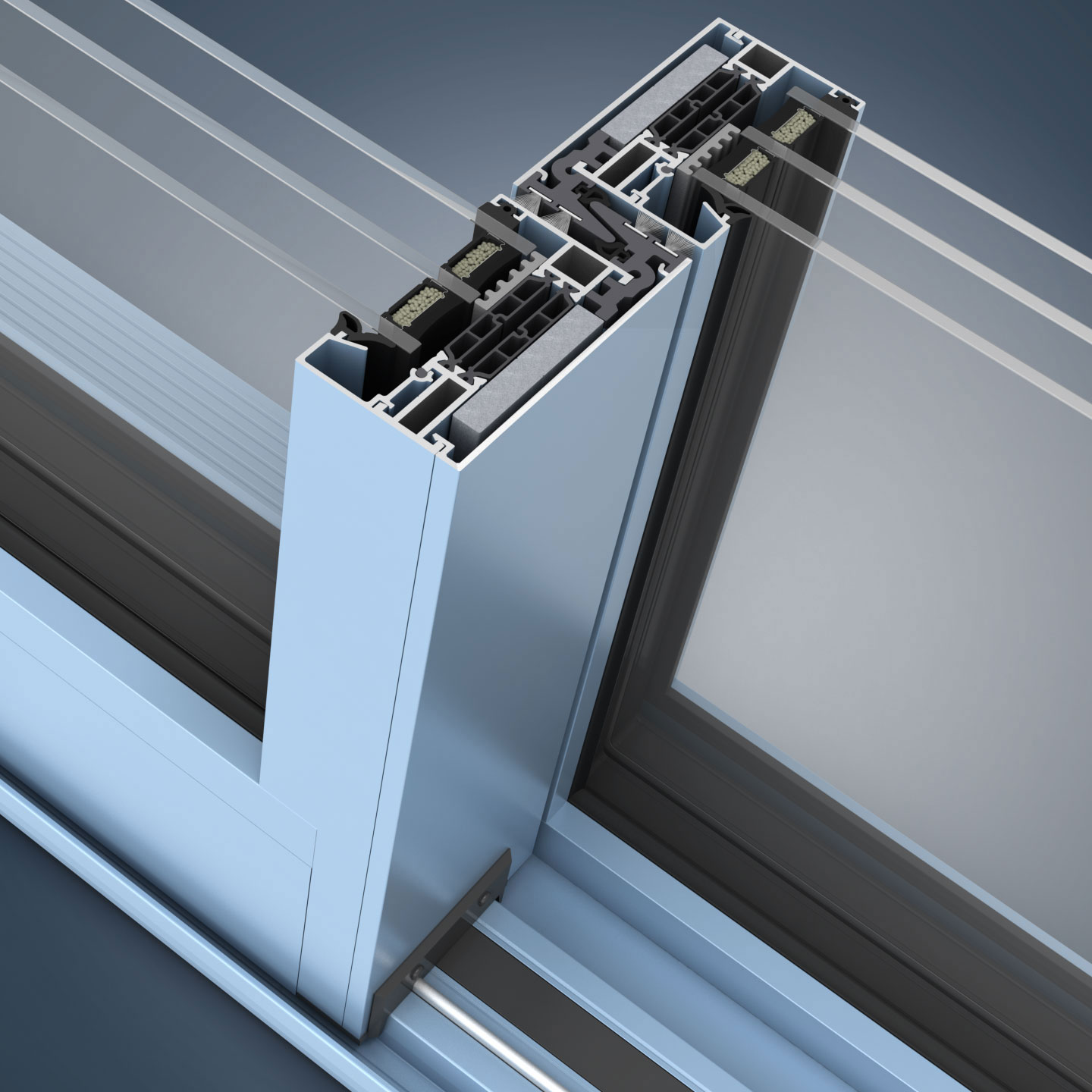

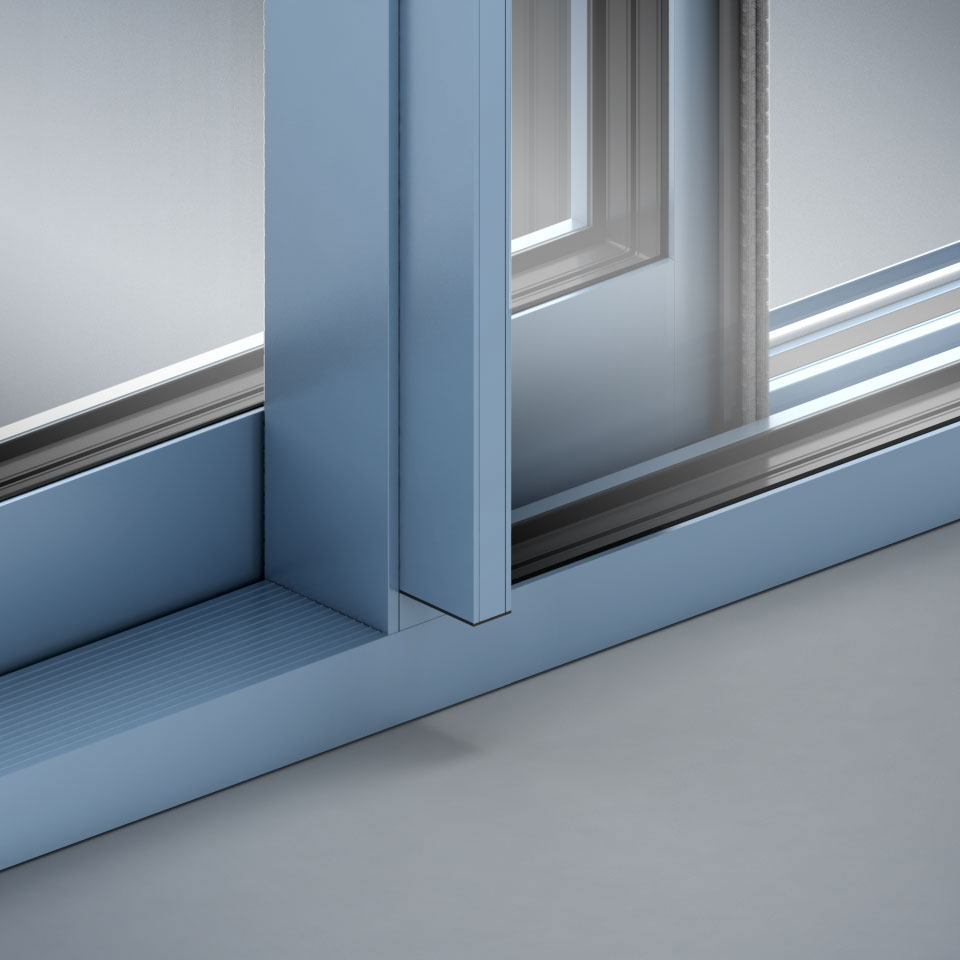

Il nodo stretto in Patio HST 77 MONO nel modello A offre un’eccezionale leggerezza dell’intera struttura, la cui larghezza è di quasi 6 m. La soluzione si adatta perfettamente a Premium 86 US balcone (con l’anta non visibile dall’esterno).

Sezioni trasversali

Sezione trasversale delle porte alzanti scorrevoli Patio HST 77.
Telaio standard
  1. Vetratura fissa (FIX) nell’anta della porta
  2. Foglia attiva verniciata a polvere
  3. Binario per carrello
  4. Piano terra
  5. Carrozza ad ala
  6. Isolamento termico
  7. Telaio standard
  8. Livello terrazzo
  9. Soglia esterna dentellata
  10. Copertura ad ala fissa
  11. Isolamento termico

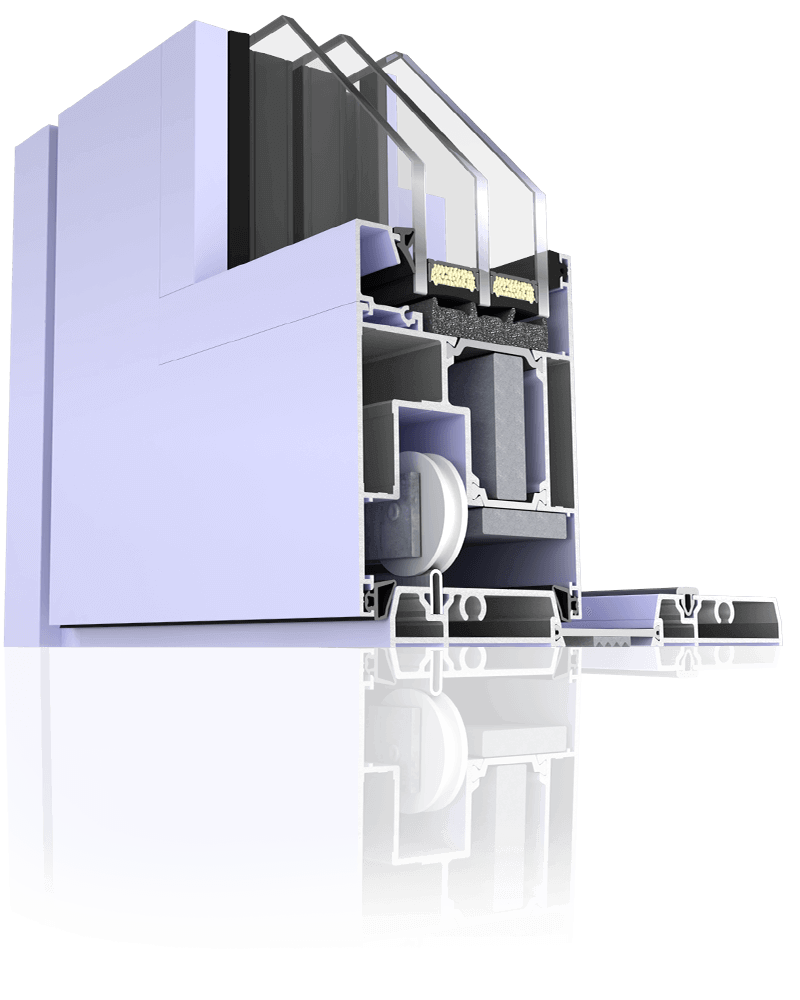

Patio HST 77 in sezione a tre ali.
3 ante | telaio standard
  1. Vetratura permanente estrema (FIX)
  2. Livello terrazzo
  3. Telaio largo standard (271 mm)
  4. Ala interna attiva
  5. Ala attiva
  6. Piano terra
  7. Connessione al sistema telaio

Sezioni trasversali

Sezione della parte superiore di Patio HST 77 nella versione MONO.
Fisso nel telaio
  1. Telaio “Mono” (174 mm)
  2. Tappo antigoccia superiore
  3. Ala attiva
  4. Isolamento termico
  5. Isolamento termico
  6. Taglio termico
  7. Vetratura fissa (FIX) nel telaio
  8. Sigillare le ali

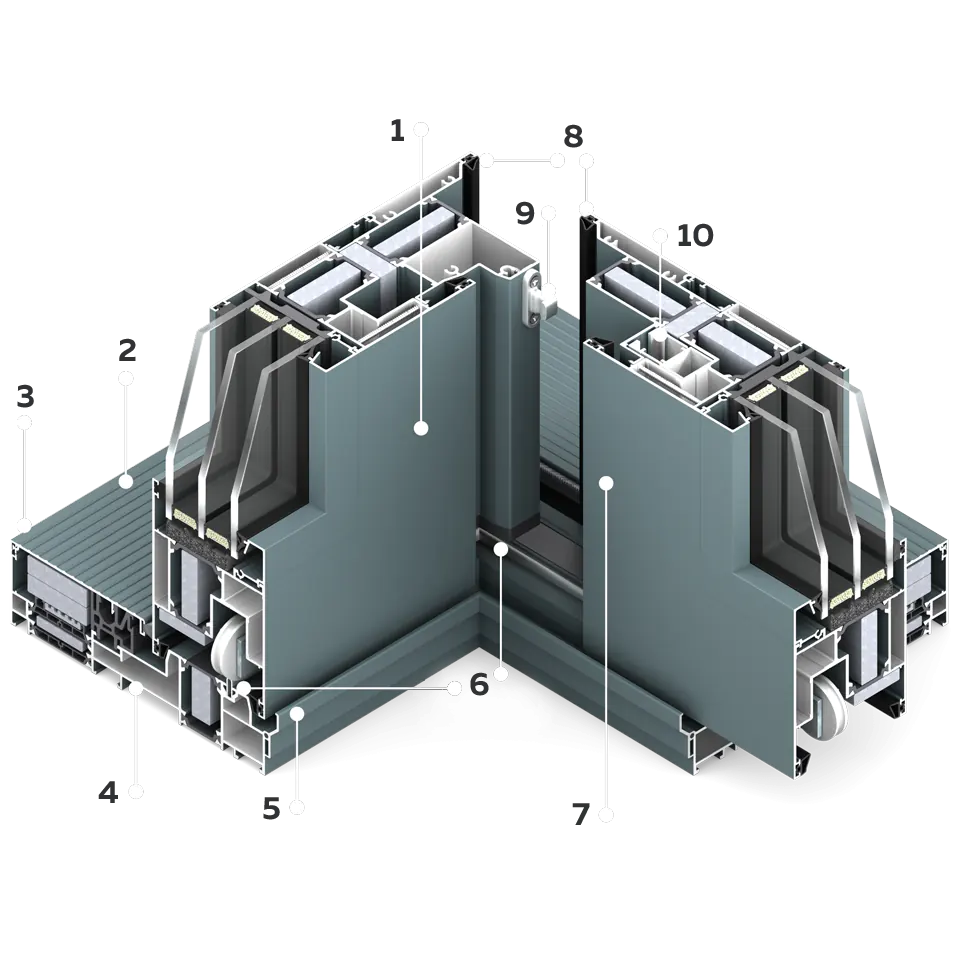

Sezione della parte inferiore di Patio HST 77 nella versione MONO.
Fisso nel telaiom angolare "Mono"
    1. Ala d’angolo attiva
    2. Soglia esterna dentellata
    3. Livello terrazzo
    4. Telaio “Mono” (174 mm)
    5. Piano terra
    6. Binario di guida
    7. Ala d’angolo attiva
    8. Guarnizione angolare di chiusura
    9. Agganciare i raccordi
    10. Presa attacco raccordi

PARAMETRI

Ud = 0.84 W / m²K

per la costruzione di 3000 x 2900 mm con vetro Ug = 0,5 W / m²K con canalina Chromatech Ultra

Lt = 74 %

per vetro SUPERtermo 0,5
con un nuovo rivestimento termico più luminoso

Sol = 53%

per vetro SUPERtermo 0,5
con un nuovo rivestimento termico più luminoso

Resiste alla pressione 1600 Pa innescato dalla velocità del vento 182 km / h .

È impermeabile all’acqua in caso di pioggia battente con la velocità del vento 112 km / h .

Rw = da 35 dB a 46 dB
a seconda del vetro acustico
